il video mostra come usare i dati di un simulatore per il ritorno elastico della plastica in questo caso è stato usato il moldflow
1 immagine
superfici originali
2 immagine

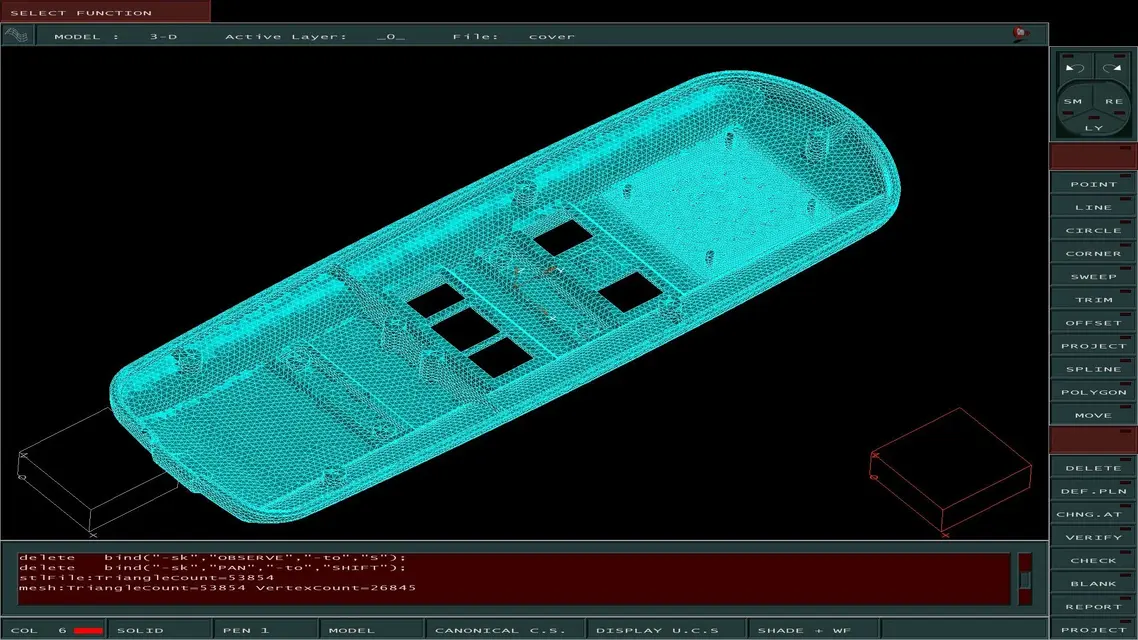

stl originale
3 immagine

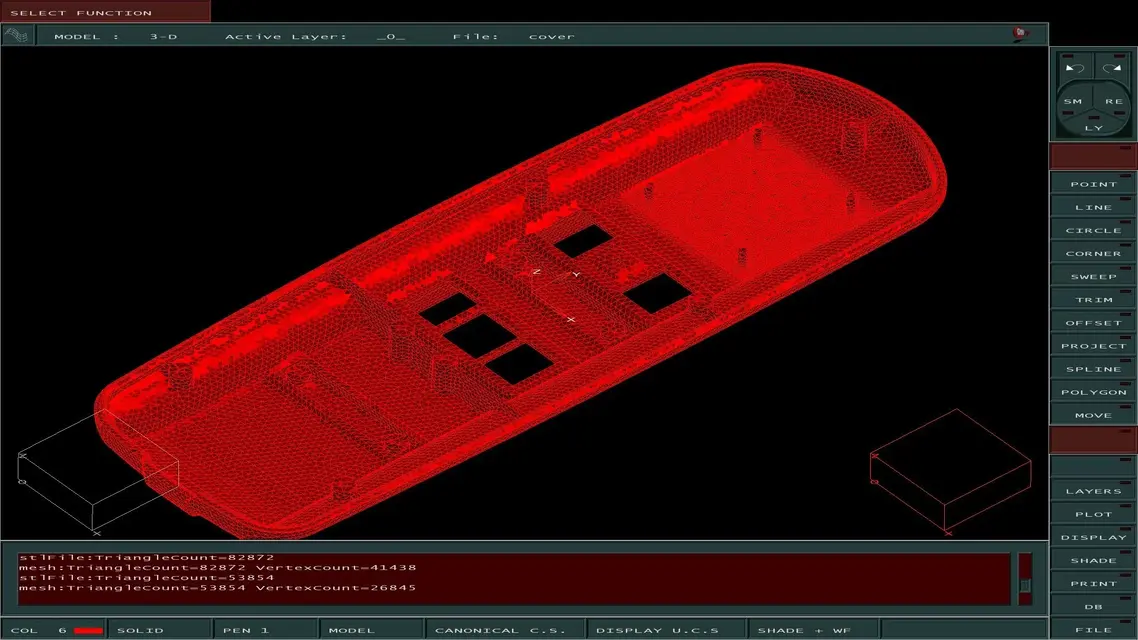

stl ritornato
4 immagine
risultato in superfici ottenuto
5 immagine
confronti di distanza fra i due stl e i due gruppi di superfci
riporto qui di seguito i parametri da impostare su moldflow:
1) display the warped shape of the part. the scale factor used is not important.
2) export the original mesh by using the export warpage mesh/geometry command. export using ascii stl, metric units, actual direction, scale factor very small, like 0.0000000001
3) export the reverse of the warped shape using the same export warpage mesh/geometry command. export ascii stl, metric units, opposite direction, scale factor 1.
il video si trova qui http://www.screencast.com/t/i8qkvnnq
